C6AUUEY ( PVC護套 ) 訊號線
category 6a / U/UTP / 500 MHz / C6AU/U
4x 2x 0.57 mm (AWG 23/1) - 100 Ohm
- 外徑：7.2 mm
- 導體：實心裸銅, Ø 0.57 mm (AWG 23/1)
- 絕緣：PE
- 蕊芯絞合：2蕊絞成對, 十字型PE分隔
- 外層護套：PVC
- 隔離網：鍍錫銅編織式, 覆蓋率>80%
- 導體電阻：< 75 Ω/km
- 絕緣電阻：5 GΩ x km
- 電容：50 pF/m
- 特性阻抗：100 ± 0.15 Ω
- 訊號速度：0.68 c

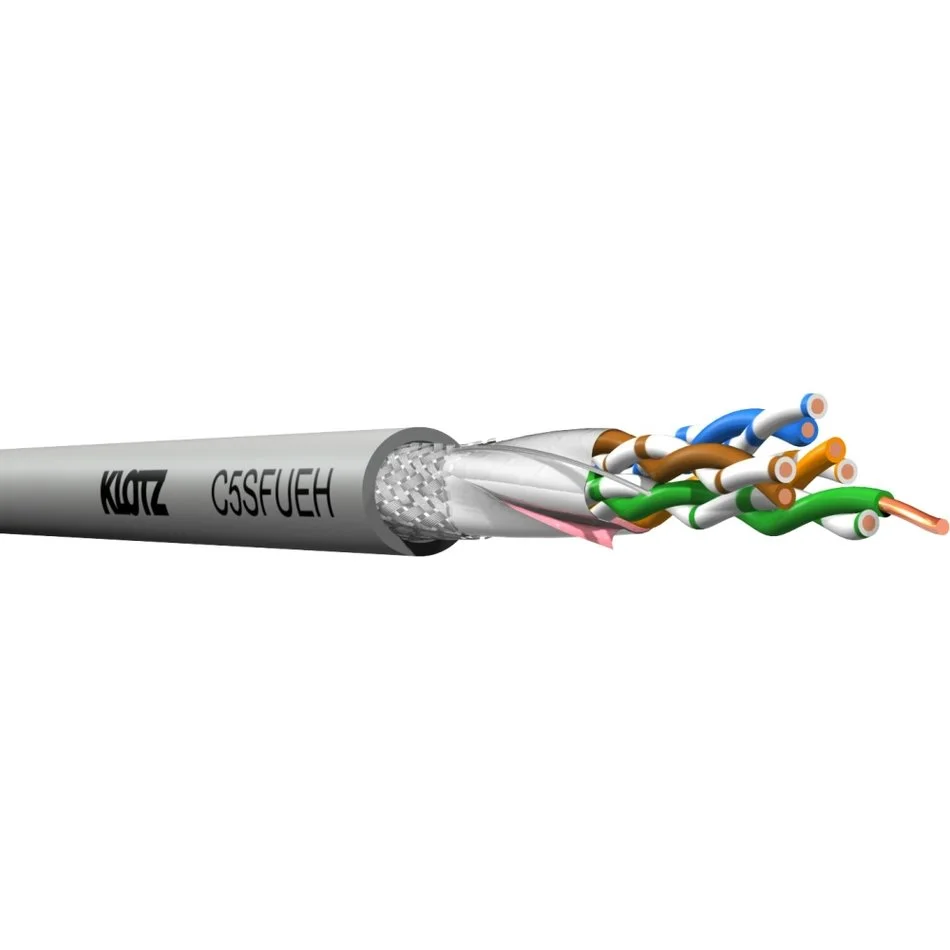

C5SFUE ( FRNC, PVC護套 ) 訊號線
category 5e / SF/UTP / 100 MHz / C5SF/U
4x 2x 0,52 mm (AWG 24/1)
- 外徑：6.3 mm
- 導體：實心裸銅, Ø 0.52 mm (AWG 24/1)
- 絕緣：PE
- 蕊芯絞合：2蕊絞成對 x 4對絞合
- 外層護套：FRNC或PVC
- 隔離網：包鋁(AL/PET) + 鍍錫銅編織式, 覆蓋率>45%
- 導體電阻：< 90 Ω/km
- 電容：52 pF/m
- 特性阻抗：100 ± 0.15 Ω
- 訊號速度：0.67 c
C5FUE ( FRNC, PVC護套 ) 訊號線
category 5e / F/UTP / 100 MHz / C5F/U
4x 2x 0.51 mm (AWG 24/1) - 100 Ohm
- 導體：實心裸銅 Ø 0.51 mm (AWG 24)
- 絕緣：PE
- 蕊芯絞合：2蕊絞成對 x 4對絞合
- 外層護套：FRNC或PVC
- 隔離網：包鋁(AL/PET), 金屬外層
- 接地線：實心鍍錫銅, Ø 0.50 mm
- 導體電阻：< 90 Ω/km
- 電容：50 pF/m
- 特性阻抗：100 ± 0.15 Ω
- 訊號速度：0.68 c
